焊接符號中指引線的實線與虛線的區別及用途
2020-05-19 12:01:49
14634

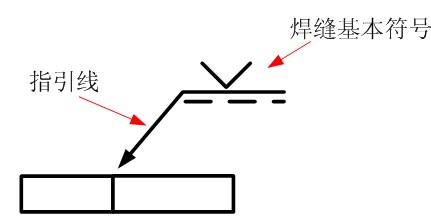

焊接符號中的指引線是由箭頭線和兩條基準線組成的,其中有一條為實線,另一條為虛線。
一、焊接符號中指引線的實線與虛線的區別
為了能再圖紙上能準確的表示焊縫的位置,故將基本符號相對的基準線的位置做如下規定:

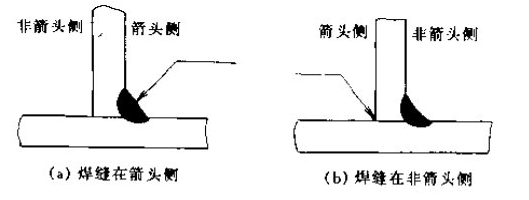

1、如果焊縫在箭頭側,則將基本符號標在基準線的實現側。
2、如果焊縫在非箭頭側,則將基本符號標在基準線的虛線側。
3、標對稱的焊縫或雙面焊縫時,可以不用加虛線。
二、焊接符號中指引線的實線與虛線的用途
焊接符號上一般虛線都是在橫線的下方,如果所表示的焊口形式、焊肉高度等焊接符號寫在實體實線一側,就是表示這個焊接位置在所指示的面上;如果焊接符號寫在實體虛線一側,就是表示這個焊接位置在所指示面的背面上。
