PCBA ICT測試可以省略嗎?對PCBA產品質量有影響嗎?

2020-05-19 12:01:49 1285

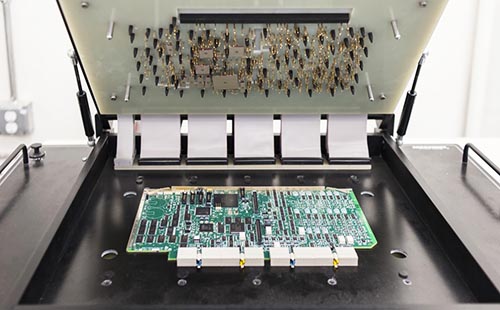

儀是用電探針測試填充印刷電路板(PCB),檢查短路,開路,電阻,電容PCBA ICT測試和其他基本量,以顯示組件是否正確制造。PCBA ICT測試主要可以提高PCBA出貨成品的良率,發現生產制程的缺陷,可持續改善并提高制程,同時測試人員還能提供維修報告,幫助維修人員快速維修。

PCBA ICT測試

但是,有很多中小電子加工廠的老板對于這種測試過程不是很了解,又覺得PCBA ICT測試儀價格較高,他們認為可以省略PCBA的ICT測試,用FVT測試代替即可,但是現實情況是大部分工廠的生產人員并不敢省略這一步驟,老板又施加壓力,所以他們左右為難。

有實驗表明,實際比較【ICT+Sampling FVT】及【純FVT】的測試時間與工時花費

這里以同一片板子來比較【100% ICT+5%抽樣FVT】及【無ICT+100% FVT】的測試時間差異,這個數據各每家公司的結果及項目會各有不同,這里的數據僅提供參考。之所以采用【5%FVT抽樣】是因為后面還有整機測試可以cover。

比較的結果說明【無ICT+100% FVT】的測試時間總共花了310秒,而【100% ICT+5%抽樣FVT】只花了67秒。假設工廠每小時工時為美金10元,一個月有十萬片的產量,這樣每個月的工時花費就差了US$67,500(=86100-18600)。

ICT+5%FVT sampling       NO ICT+100%FVT

Short/Open test for all the nets       20s   0

Components for L,C,R,D, Tr    0

Measuring Frequency, Voltage        30s

Performing the Function as FVT       35s   245s

Loading OS       35s

Additional 5% FVT sampling    12s   0

Total Testing Time   67s   310s

Dollar charge by Factory

(Support US$10/hour)      US$0.186 US$0.861

Monthly spend

(Support 100,000 output per moth)         US$18,600.000         US$86,100.000

計算結果:使用ICT測試比單純使用FVT節省花費

如果你還是看不懂上面的計算,下面我們用實際的金額花費來讓你更進一步了解使用ICT與否的工廠費用差異。(請注意金額以美金表示,下面的計算一樣假設工廠每小時工時為美金10元,一個月有十萬片的產量)

100%ICT+

5%抽樣FVT     無ICT+

100%FVT         金額差異

ICT或FVT的治具費用  153,000   53,000

電路板測試每個月的花費金額     18,600      86,100

第一個月治具費用+測試工時費用       171,600   139,100   32,500

第二個月治具費用+測試工時費用       190,200   225,200   -35,000

第三個月治具費用+測試工時費用       208,800   311,300   -102,500

第四個月治具費用+測試工時費用       227,400   397,400   -170,000

第五個月治具費用+測試工時費用       246,000   483,500   -237,500

第六個月治具費用+測試工時費用       264,600   569,600   -305,000

上面的計算結果顯示,其實只有第一個月的時候【無ICT+100%FVT】的金額花費比【100%ICT+5%抽樣FVT】來得少,到了第二個月以后就顛倒過來了,到的第六個月使用ICT的花費金額甚至已經比不使用ICT節省了 US$305,000。

所以用不用ICT你應該已經心知肚明,不過就如同之前說過的,ICT基本上還是較適合用在大量生產的機種,如果世比較少量或板子上沒有那么多IC等主動零件,或許只要選用MDA就可以,如果是每個月生產不到1000片的板子,甚至可以考慮僅用AOI及FVT來測試。




標簽: PCBA ICT測試
