PCBA分板的要求有哪些?
2020-05-19 12:01:49
805

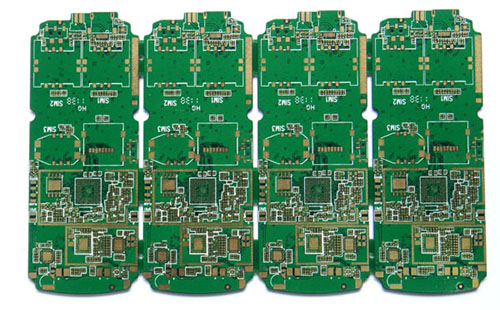

由于一些PCB板尺寸比較小,常做成拼板的方式,在完成PCBA組裝加工之后,需將PCBA拼板進行分離。分離方式主要分為人工分板和機器分板,在分板過程中,需注意一些注意事項,防止損壞完好的PCBA板。
一、人工分板的要求
1、折板邊時必須用雙手握住PCBA板的下緣,離 V-cut上去20mm 以下的地方,盡量避免彎曲變形、PCBA電氣回路及零件、錫道的破壞。
二、機器分板的要求
1、穩定的支撐點
沒有支撐,產生的應力可能損傷基板和焊接點。扭曲板、或在分板期間給裝配產生應力都可能造成隱藏或明顯的缺陷。
2、穿防護工具
在進行操作之前,一定要做好防護準備,需要加裝高頻護眼照明裝置來保護操作人員的安全。最好還帶上一副眼睛,來保護眼睛的安全。
3、要用酒精經常擦拭機器主軸及刀具,以清除分板過程產生的PCB粉塵,保持分板機的正常操作。
4、在運用必定次數后,要對分板機的滑桿及軸承及進行加油光滑,查看有無螺絲松動等。
5、在機器運用進程中,工作臺面上要堅持潔凈,最佳不要放置其它的東西,避免東西掉在刀具上而形成刀具的損壞及物品的損壞。雖然有電眼進行維護,但在運用進程中還是要注意手指與刀具堅持必定的安全間隔。
總的來說,PCBA分板時,采用機器分板要比人工分板要,效率高、損壞率低。不過在進行機器分板時,還要嚴格按照流程進行操作,減少人為產生的失誤。
